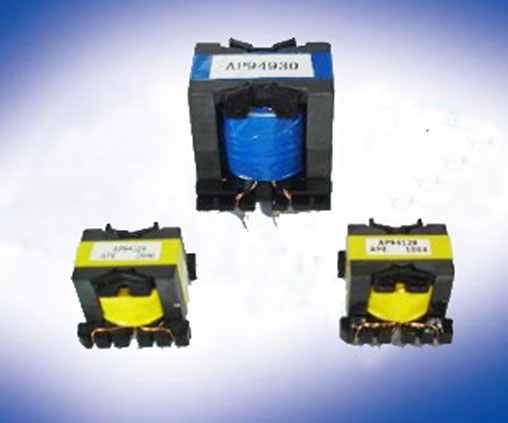

PQ，EQ，LP类
该磁芯的中间柱较一般的磁芯要大，产品漏感较小，适合做小体 积大功率的变压器，输出组数不能过多；
特点：采用铁氧体磁芯，能够满足电源变压器对减少磁损、铜损的要求，其表面积大，温升特性及磁屏蔽特性好。同时采用圆形柱，线包容量大，绕线容易。
应用：广泛应用于开关电源、大功率充电器等。

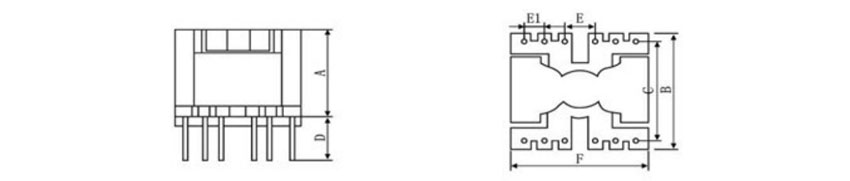

型号 | 针数 | 尺寸（mm） | ||||||
A | B | C+/-0.5 | D+/-0.5 | E | EL | F | ||
PQ2016 | 14 | 18.5 | 23.2 | 20.6 | 4 | 5 | 3.8 | 23.1 |
PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
PQ5050 | 12 | 48.5 | 49.4 | 45.4 | 5 | 12.5 | 7.5 | 50 |
