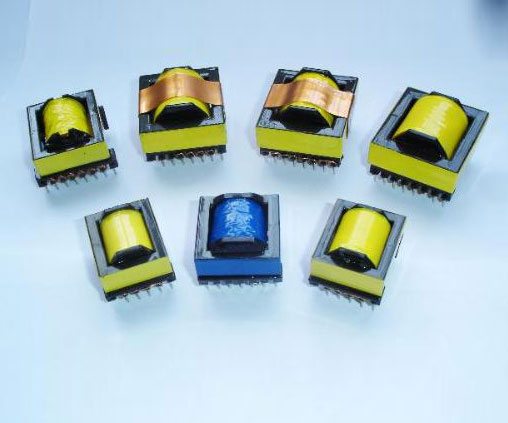

EER，ERL，ETD类；
常用来制作大中型功率的变压器，电感，特别适 合用来制作多路输出的大功率主变压器，且变压器 漏感较小，比较容易符合安规；
特点：磁芯采用圆柱形柱，增大了绕组截面积及输出功率，绕线容易。
应用：广泛应用于大功率开关电源、充电线路等。

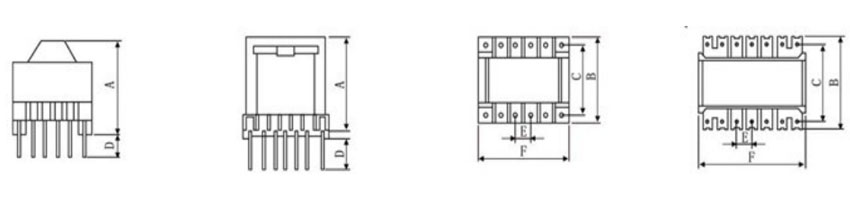

型号 | 针数 | 尺寸 | |||||
A | B | C+/-0.5 | D+/-0.5 | E | F | ||
ER25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 |
ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 |
ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 |
ER28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 |
ER28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 |
ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 |
ER35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 |
ER35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 |
ER39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 |
ER39 | 16 | 33 | 41.5 | 30.85 | 4 | 7.5 | 42.3 |
ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 |
ER4215 | 14 | 45.5 | 30 | 25 | 4 | 5 | 42 |
ER4220 | 14 | 44 | 37.5 | 36 | 4 | 5 | 42 |
