插件工字电感在应用中有哪些独特优势？这几年为何发展趋势这么好呢?

一、插件工字电感具有哪些优势特征？

  小型固定电感线圈通常是用漆包线在磁心上直接绕制而成，主要用在滤波、陷波、振荡、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。

  1．立式密封固定电感器立式密封固定电感器采用同向型引脚，国产有LG和LG2等系列电感器，其电感量范围为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。

  2．卧式密封固定电感卧式密封固定电感器采用轴向型引脚，国产有LG1、LGA、LGX等系列。

  LG1系列电感器的电感量范围为0.1~22000μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%。

  LGA系列电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。

  LGX系列色码电感器也为小型封装结构，其电感量范围为0.1~10000μH，额客电流分为50mA、150mA、300mA和1.6A四种规格。

二、插件工字电感的工作原理是什么?

  工字电感是利用电磁感应的原理进行工作的， 主要应用：开关电源抑噪滤波器；电源线和信号线静电噪音滤波器；变换器和超声设备等辐射干扰抑制器。磁芯电感的功率耗损：在交换周期中，因磁芯功率电感磁性能量变化所造成的能源耗损，为导通时间以磁能方式存入磁芯、以及在关闭时由磁芯所提取磁能量间的差异。

三、插件工字电感的种类类型？
  工字电感目前有三种：轴向插件工字电感、常用工字电感、贴片型工字电感

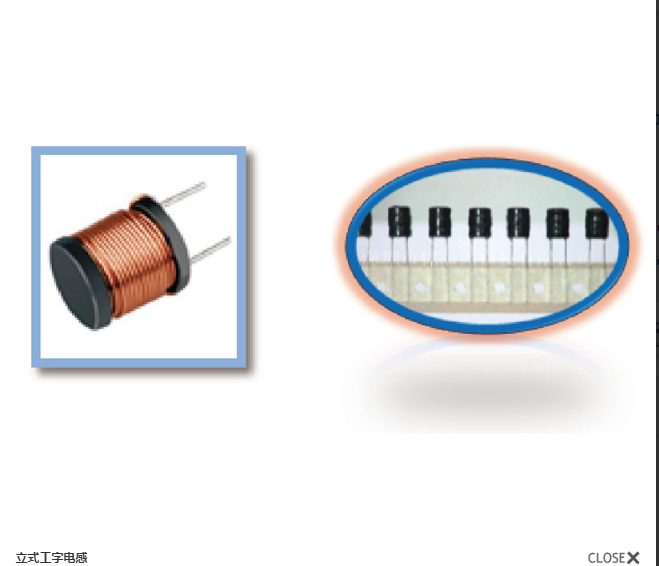

  常用工字电感（PK型电感）：被视为轴向电感的立式版，应用方便与轴向电感类似，但是常用工字电感可以拥有更大的体积的电感类型，电流自然也能得到一定的应用提升；

  轴向型电感（VC型电感）主要用于EMI的抑制上，该电感可以有较大的体积可以承受较大之电流；

  贴片功率型电感（CD型电感）：这种电感也来源于工字电感，安装类型为贴片安装，在贴片电感类型中，该电感具有较高的饱和能力，且结构简单，也是所有贴片系列中成本低之电感。
